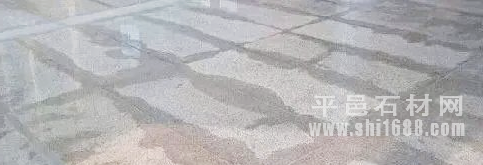

花岗岩地铺石材作为常见的户外、室内地面装饰材料，凭借耐用性和美观性被广泛应用，但返碱问题却常影响其外观与性能。返碱表现为石材表面出现白色粉末状、絮状或结晶状物质，不仅破坏装饰效果，长期还可能导致石材表面风化、剥落，降低使用寿命。要解决这一问题，需先明确成因，再针对性采取预防措施，下面由平邑石材网简单分析。

一、花岗岩地铺石材返碱的核心成因

花岗岩本身属于硅酸盐类岩石，质地坚硬、孔隙率较低，理论上抗渗性较强，但仍会因外部水分与内部可溶性物质的相互作用引发返碱，具体可分为以下 3 类：

水分渗透：返碱的 “运输载体”

地铺石材在施工或使用中，若接触过量水分且无法及时排出，会成为返碱的关键诱因。常见场景包括：

施工时砂浆层（水泥、沙子配比的粘结层）未完全干燥，或铺贴后浇水养护过量，水分渗透至石材背面；

户外地铺长期暴露在雨水、露水、积雪融化环境中，或室内地面（如卫生间、阳台）存在积水、管道渗漏，水分通过石材接缝、微小孔隙渗入基层；

地下水位较高的区域，土壤中的地下水通过毛细作用向上渗透，进入地铺基层。

可溶性盐 / 碱：返碱的 “物质基础”

水分渗透过程中，会溶解基层或石材自身的可溶性物质，随水分迁移至石材表面后蒸发，这些物质便沉积形成返碱，主要来源包括：

水泥基材料：砂浆层、找平层中的水泥含氢氧化钙（Ca (OH)₂），遇水后溶解为钙离子和氢氧根离子，随水分上升至石材表面，与空气中的二氧化碳（CO₂）反应生成碳酸钙（CaCO₃）白色结晶，即 “白华”；

土壤与外加剂：地下土壤中的可溶性盐（如氯化钠、硫酸钠），或施工时砂浆中添加的早强剂、防冻剂（含钾、钠离子），也会随水分迁移至石材表面；

石材自身杂质：部分花岗岩（如浅色芝麻白、鲁灰）若含有少量可溶性盐类杂质，在长期水分作用下也可能析出。

排水 / 通风不良：返碱的 “持续条件”

若地铺基层无有效排水设计（如未设置排水坡度、排水孔），或石材铺贴后接缝密封不当（如未用防水填缝剂），渗入的水分无法及时排出，会长期在基层滞留，持续溶解可溶性物质并向石材表面迁移，导致返碱反复出现。

二、花岗岩地铺石材返碱的预防措施

预防返碱需从 “阻断水分渗透”“减少可溶性物质”“优化排水通风” 三个核心环节入手，覆盖施工前、施工中、施工后全流程：

1. 施工前：选对材料 + 做好基层处理

选用低碱 / 抗渗材料

砂浆层优先选用低碱水泥（如硫铝酸盐水泥），或在普通水泥中添加 “水泥抑碱剂”，减少氢氧化钙的生成；

石材背面可预先涂刷石材防碱背涂剂（如水性环氧树脂类），形成封闭膜，阻断水分与可溶性物质向石材内部渗透；

填缝材料选用防水性强的环氧填缝剂或硅酮密封胶，避免使用普通水泥浆填缝（易溶解析出碱分）。

确保基层干燥与清洁

铺贴前检查找平层、砂浆层的干燥度：可通过 “塑料薄膜覆盖法” 测试 —— 将薄膜密封在基层表面 24 小时，若薄膜内无冷凝水，说明基层干燥达标；

清理基层表面的灰尘、油污、可溶性盐类杂质，避免杂质随水分参与返碱反应。

2. 施工中：控制水分 + 优化工艺

严格控制施工用水量

砂浆搅拌时遵循 “少水原则”，确保砂浆呈 “手握成团、落地即散” 状态，避免过稀导致水分过量；

户外地铺铺贴后，若天气晴朗无需额外浇水养护；若需养护，仅用喷雾湿润表面即可，禁止大水漫灌。

设置排水与透气结构

户外地铺（如庭院、广场）需设计 1%-2% 的排水坡度，引导雨水向排水孔或边缘排出；基层可铺设碎石盲沟，增强地下水的渗透排出能力；

室内地铺（如客厅、走廊）若靠近水源（如厨房），可在基层铺设防水卷材或涂刷水泥基渗透结晶型防水涂料，形成防水隔离层。

3. 施工后：及时防护 + 日常维护

石材表面做防护处理

铺贴完成且砂浆层完全干燥后（通常需 7-15 天，具体视环境湿度而定），在石材表面涂刷石材专用防护剂（如氟碳类、硅烷类），形成透气防水膜 —— 既能阻止外部水分渗入，又能让石材内部残留水分正常蒸发，避免可溶性物质滞留。

日常避免积水与渗漏

定期检查户外地铺的排水孔是否堵塞，及时清理落叶、泥沙；室内地铺若出现管道渗漏、地面积水，需立即修复处理；

清洁石材时避免用大量清水冲洗，可用干布或半干布擦拭，若需清洗，需及时用吸水拖把吸干表面水分。

通过以上措施，可从源头减少水分渗透与可溶性物质迁移，有效降低花岗岩地铺石材的返碱概率。若已出现轻微返碱，可先用干刷子清理表面结晶，再用中性清洁剂（如石材专用除碱剂）轻轻擦拭，避免用酸性药剂（会腐蚀石材）；若返碱严重，建议联系专业石材养护团队，结合石材类型与基层情况制定修复方案。
